【填充阵列】
【装饰图案】
【表面粗糙度】
建模过程

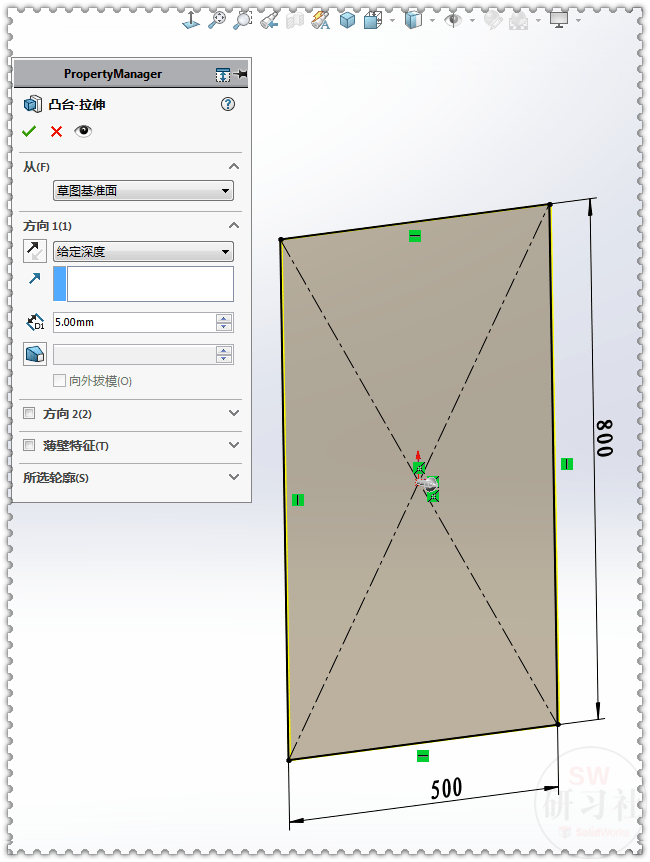

1.【前视基准面】画一个中心矩形：500×800 ；【拉伸凸台】给定深度：5 。

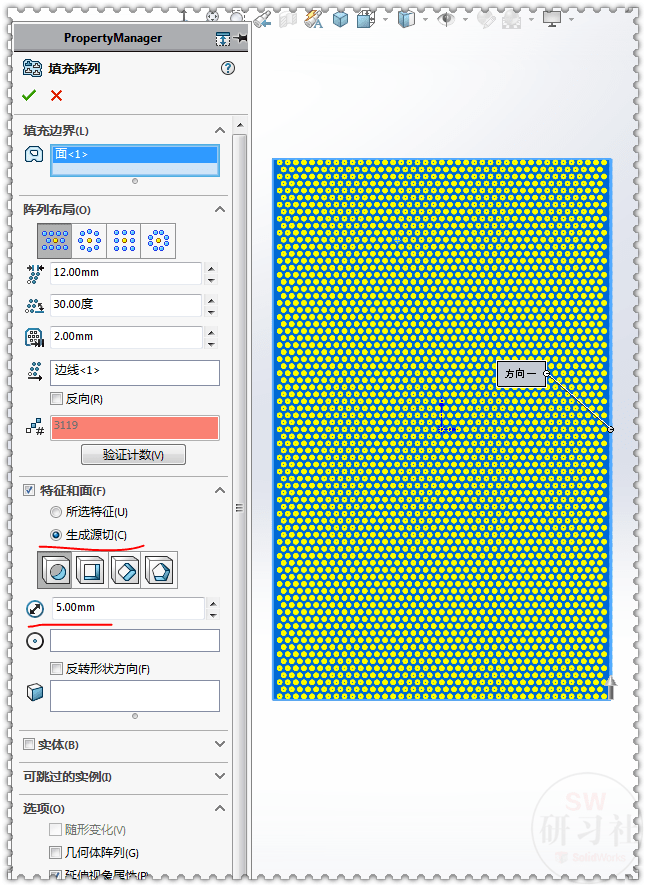

2.【填充阵列】添加边界：蓝色面；阵列布局：穿孔 ；实例间距：12 ；生成源切，直径：5 。

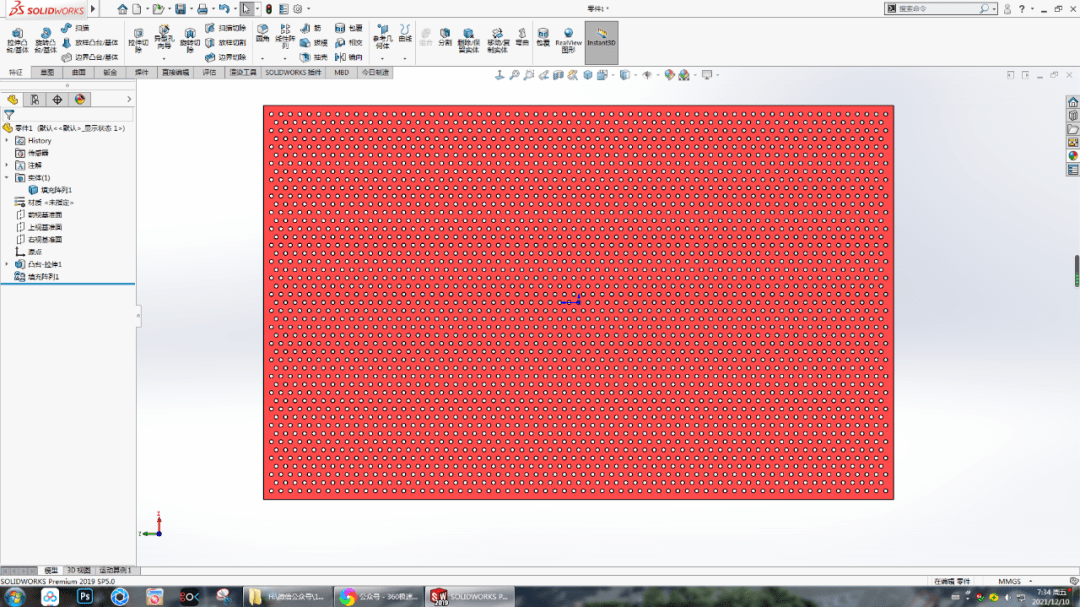

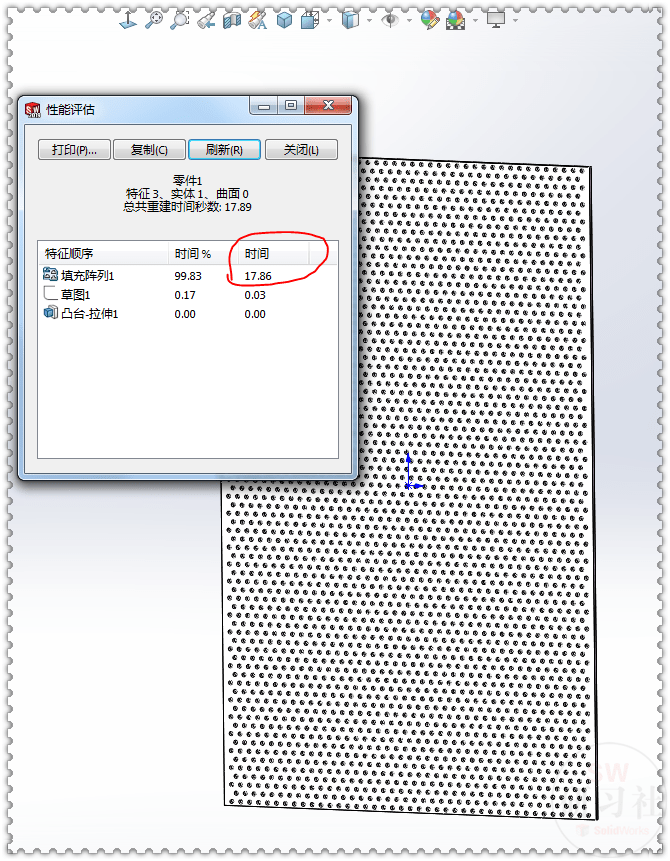

3.【性能评估】填充阵列这一步耗时比较长。
可以换一种方法显示孔
速度能快一些

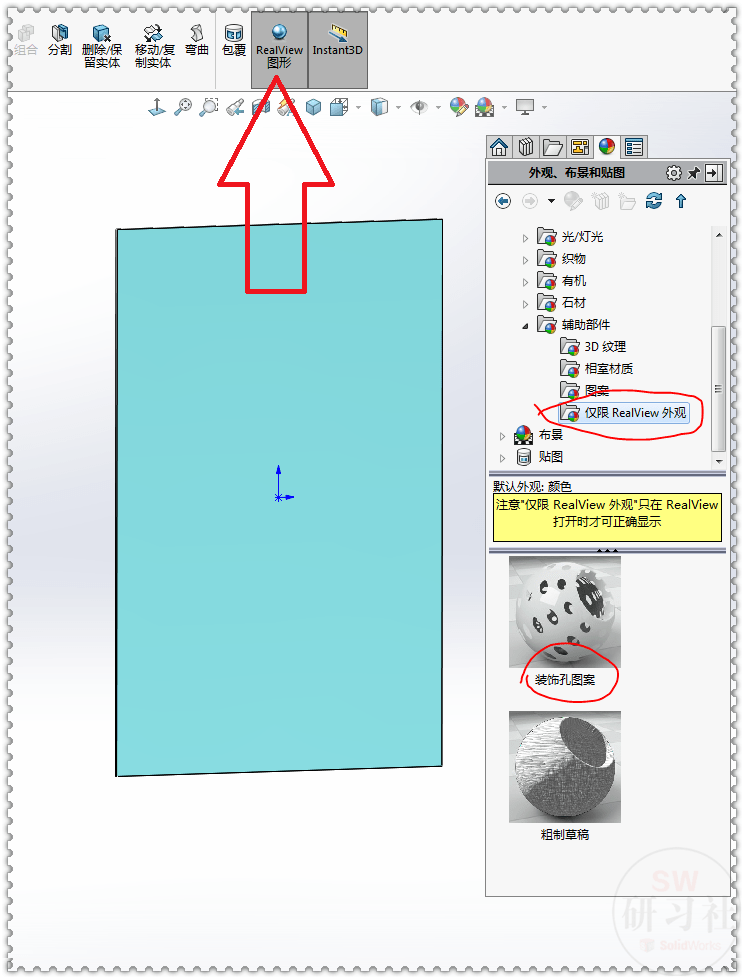

4.在外观里找到【辅助部件】——装饰孔图案。（只有在开启RealView图形时才能显示）

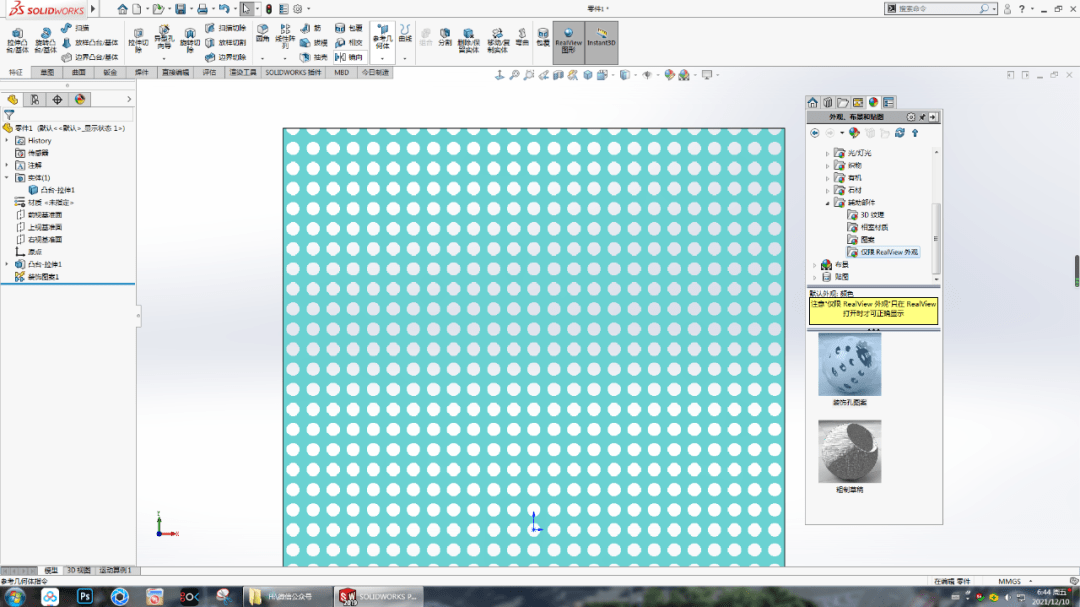

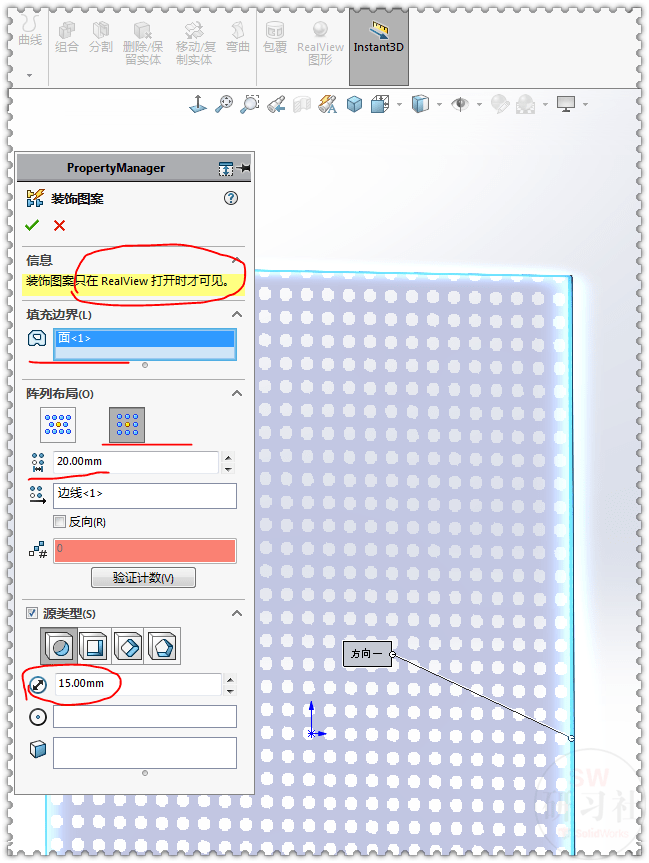

5.【装饰图案】填充边界：矩形面；阵列布局：方形；间距：20 ；源类型——直径：15 。

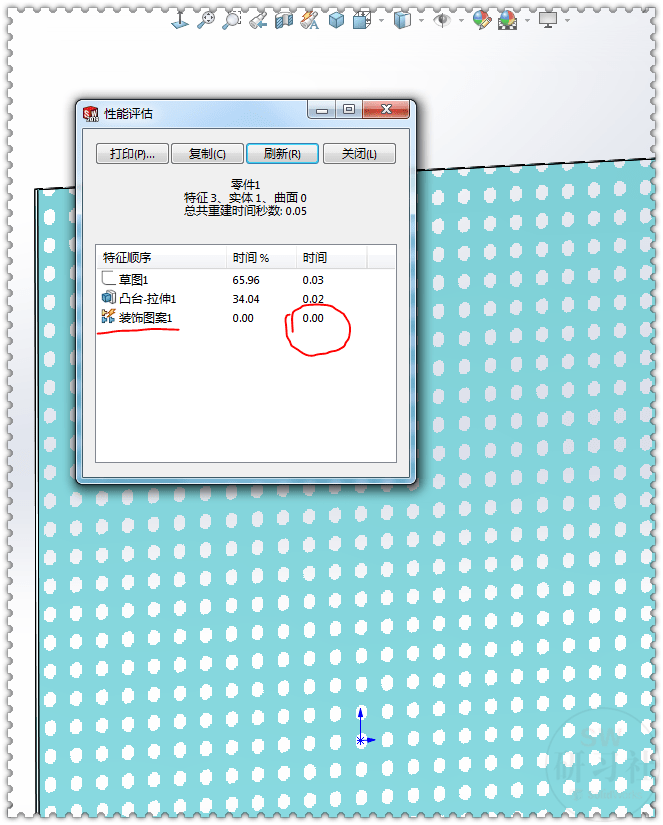

6.【性能评估】用时为：0 。
还可以用表面粗糙度显示

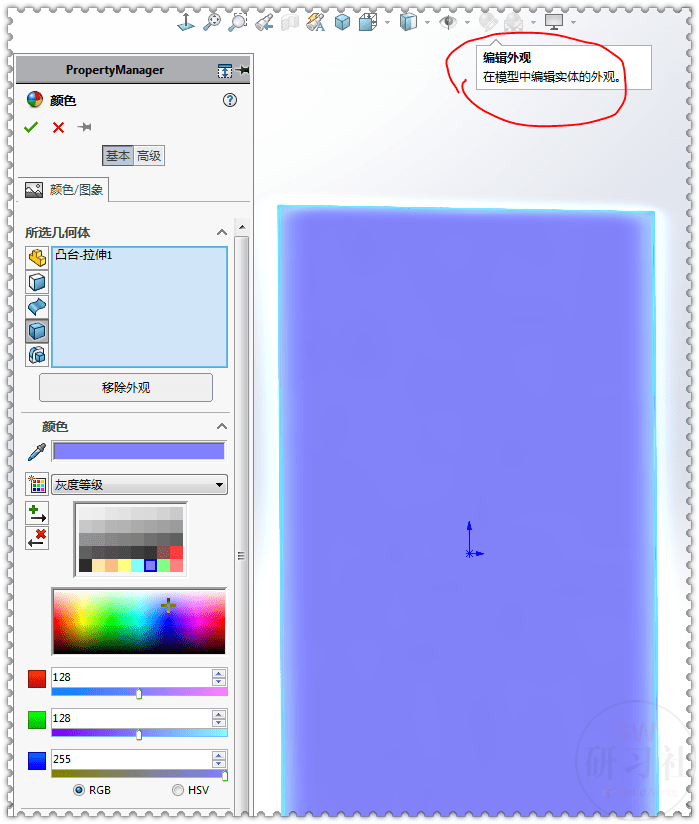

7.【编辑外观】选择实体。

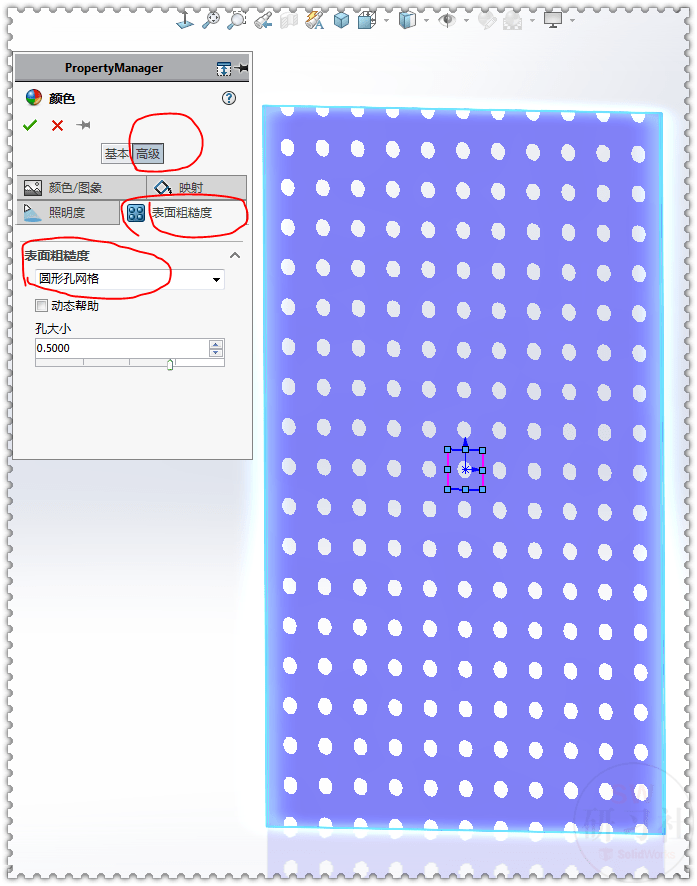

8.【高级】——【表面粗糙度】——【圆形孔网格】直径：0.5 ，调整宽高。

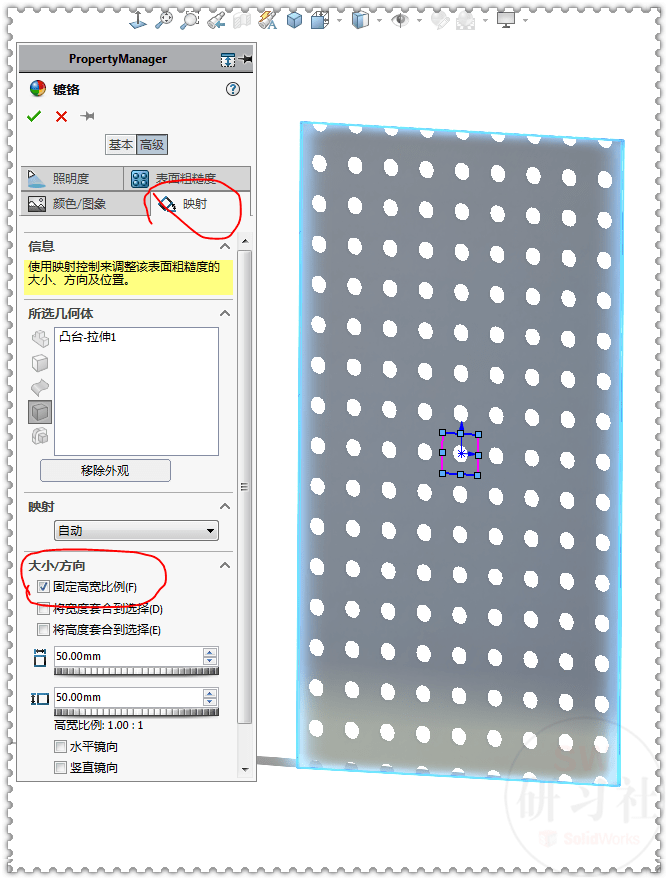

8-1.或在【映射】里勾选：固定宽高比例。

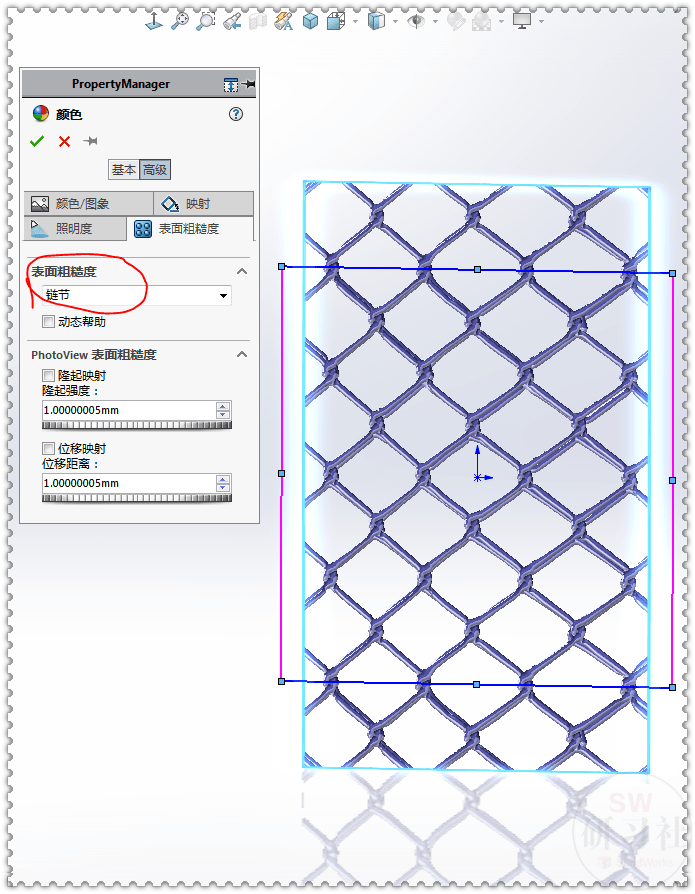

9.【表面粗糙度】链节。

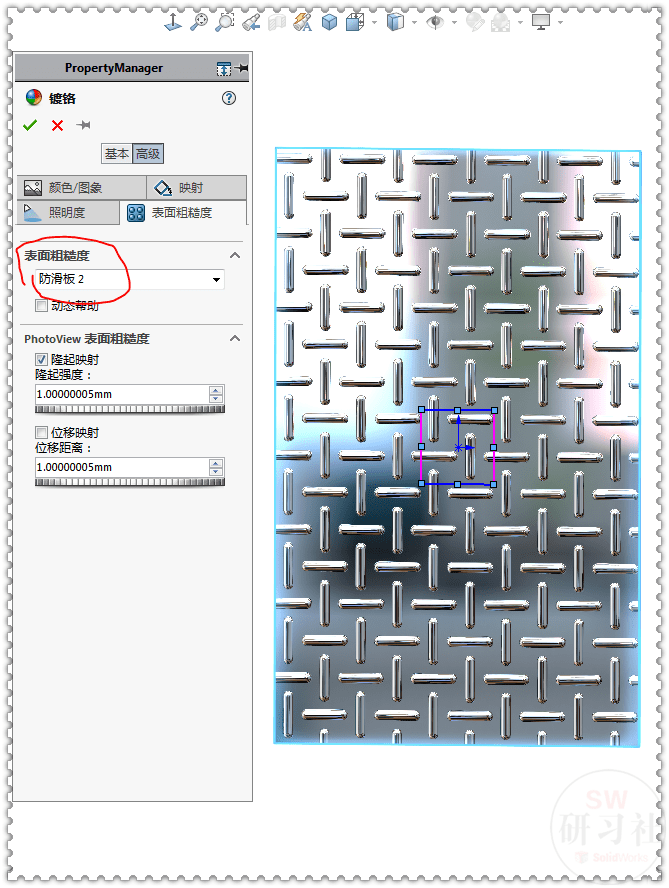

10.【表面粗糙度】防滑板2 。（先添加了镀铬外观）

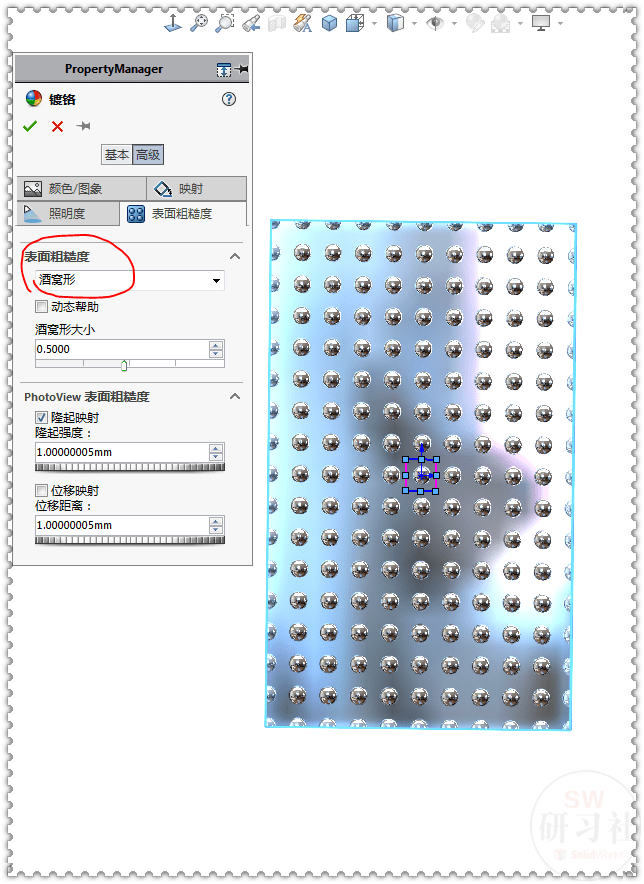

11.【表面粗糙度】酒窝形 。

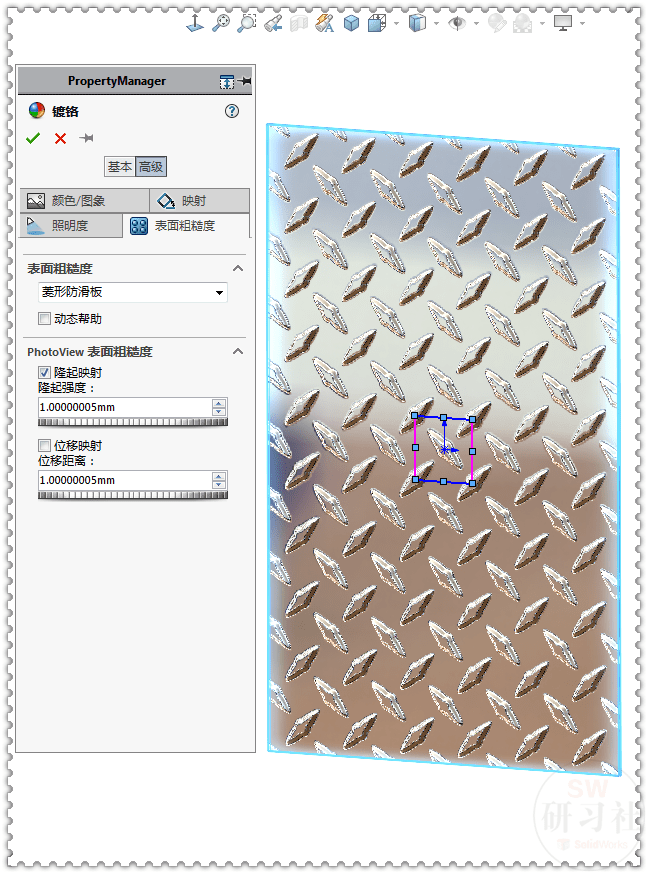

12.【表面粗糙度】菱形防滑板 。

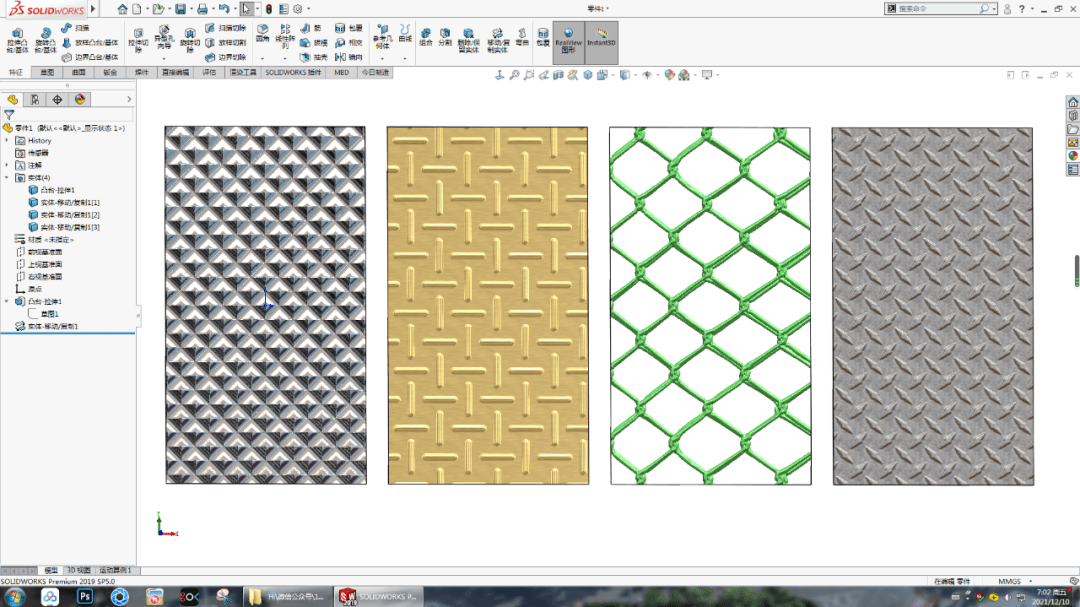

13.完成。
